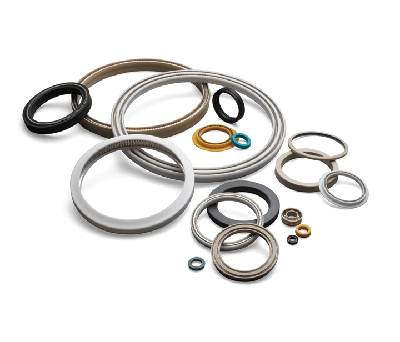

Sellos Energizados por Resorte

Proporcionan una Carga Consistente para un Sellado Confiable

Los Sellos Energizados consisten típicamente de una chaqueta polimérica y un resorte metálico que provee una carga consistente en toda la circunferencia del sello para crear una condición de sellado confiable entre la chaqueta y el equipo. La presión del sistema crea una fuerza adicional de sellado entre la chaqueta y el alojamiento del sello. En esta combinación, el resorte forza los labios del sello hacía las superficies del alojamiento y vástago, mientras la presión asiste la fuerza ejercida por el resorte.

Los Sellos Poliméricos Energizados por Resorte Metálico de diseños especiales y última tecnología de Chesterton, son maquinados a precisión para cubrir las dimensiones exactas de los equipos en su planta y asegurar un máximo desempeño. Si el reto de aplicación es el sellado de productos químicos, temperatura extrema, velocidad o presión, los ingenieros de Chesterton diseñarán un producto de alto desempeño para cubrir sus necesidades específicas.

Los resortes tienen las siguientes funciones:

  • Suministrar carga para mantener el sellado
  • Compensar el desgaste del sello
  • Compensar excentricidad y tolerancias del equipo
  • Compensar fuerzas/esfuerzos causados por cambios extremos de temperatura

Aplicaciones

Los Sellos Energizados por Resorte Metálico, son utilizados en numerosas industrias con un amplio rango de aplicaciones que incluye compresores, válvulas, bombas, dispensadores, instrumentación, uniones giratorias, actuadores, recipientes, moldeo por inyección y alimentadores de tornillo.

Sellos Energizados por Resorte Especiales

En adición a los diseños estándar, sellos especiales de ingeniería pueden diseñarse y fabricarse en períodos de tiempo cortos para cubrir los requerimientos específicos del cliente bajo los siguientes criterios:

  • Temperaturas: De -253°C a 315°C (-425°F a 600°F)
  • Presiones: Desde vacío (10 – 8 Torr) a 414 MPa (60,000 psi)
  • Velocidad de Superficie: Hasta 25 m/s (5000 fpm)
  • Diámetros: Hasta 2,159 mm (85 pulg.)

Diseños

  • Cantilever: Aplicaciones altamente dinámicas
  • Helicoidal: Alta carga, baja temperatura, aplicaciones estáticas o de baja velocidad
  • Elíptico: Tolerancias de equipo relativamente altas y aplicaciones miniatura
  • Rodamientos: Diseñados para entregar un desempeño superior en condiciones extremas

Para mayor información contáctenos.

  • Serie 100: Diseño de Resorte en voladizo
  • Serie 200: Diseño de Resorte con espiral elíptico
  • Serie 300: Diseño de resorte de espiral helicoidal
  • Serie 400: Sellos Rotativos
  • Serie 500: Sello de anillo en V apilado
